Sinopsis

Oricine isi doreste un amplificator audio ce se incadreaza in normele HI-FI (de inalta fidelitate). Daca acest amplificator poate fi construit prin resurse proprii atunci este amplificatorul ideal. Scopul acestui articol este de a va instrui asupra constructiei unui astfel de amplificator.

Etimologie

ARITMA provine de la faptul ca la origine carcasa apartinea unei surse de tensiune executata de firma ARITMA
Stereo 6W desemneaza faptul ca avem de a face cu un amplificator stereo cu o putere activa de 6 VA sinus

Schema Electrica de Principiu

Inainte de toate, trebuie consultata schema de principiu a amplificatorului.

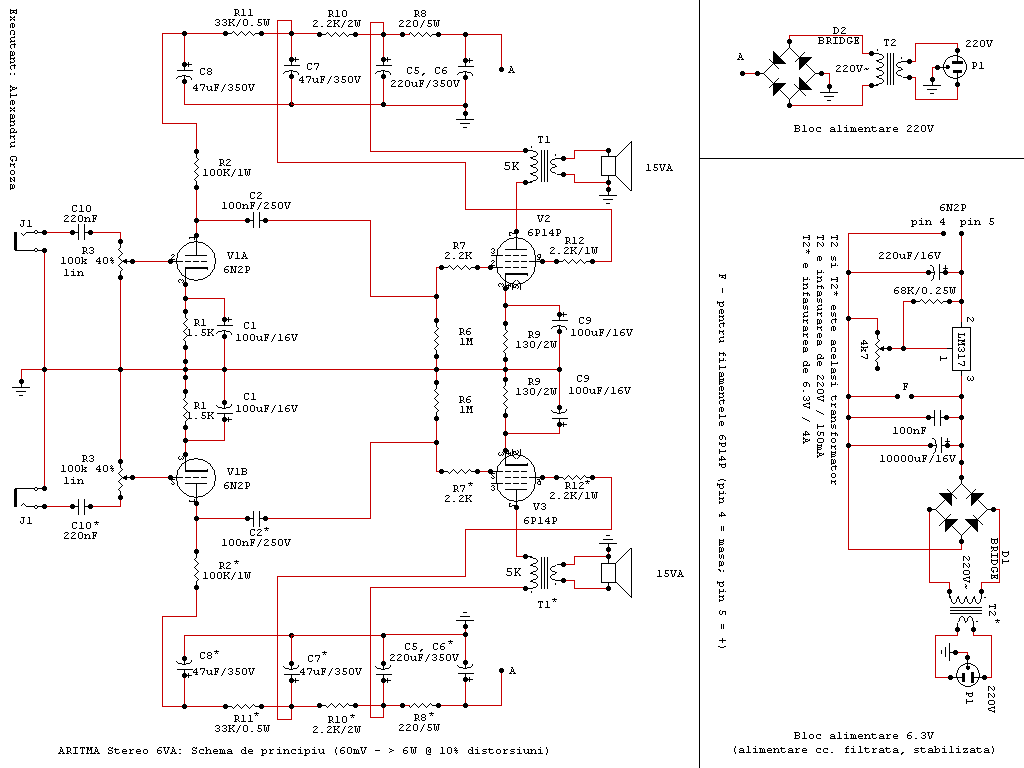

Fig. 1: Schema Electrica de Principiu a Amplificatorului

Transformatorul de retea trebuie sa poata debita in secundare 220 V / 150 mA si 6.3 V / 3.5 A.

Transformatoarele de iesire pot fi recuperate din televizoare sau radioreceptoare. Personal am executat amplificatorul cu transformatoarele de iesire (pri: 2200 sp, sec: 108 sp) si de cadre (pri: 2000 sp, sec: 100 sp) din televizorul Rubin 102B. Daca nu aveti acces la transformatoare de iesire pentru EL84 (6П14П), se pot utiliza 2 transformatoare coboratoare de tensiune 220 V > 9 V carora li se creaza intrefier (se scot tolele si se pun E-urile deoparte si I-urile deoparte, intre ele lasandu-se intrefierul -- o foaie de hartie).

Constructie si Fotografii

In aceasta sectiune gasiti fotografii ale proiectului in diferite stadii ale procesului de constructie.

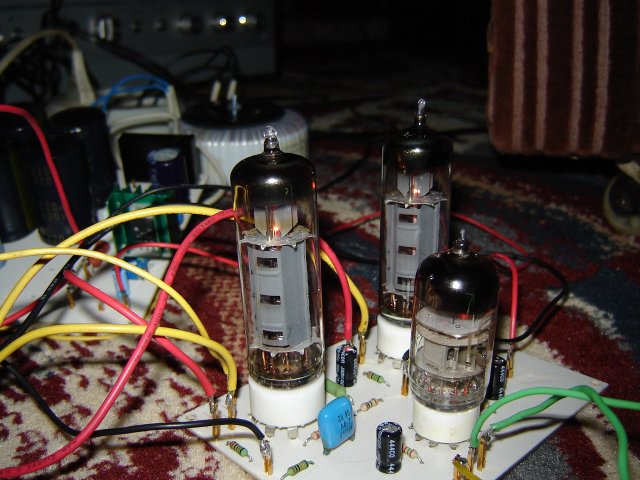

Amplificatorul intr-o prima faza de creatie.

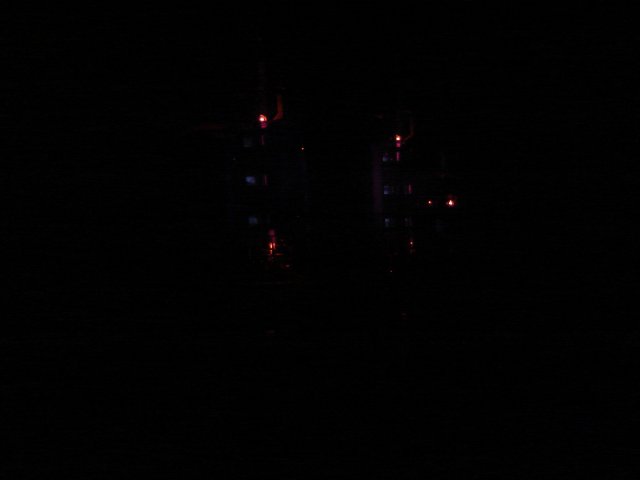

EL84 - pe timp de noapte. Se remarca lumina albastra emanata in interiorul anozilor.

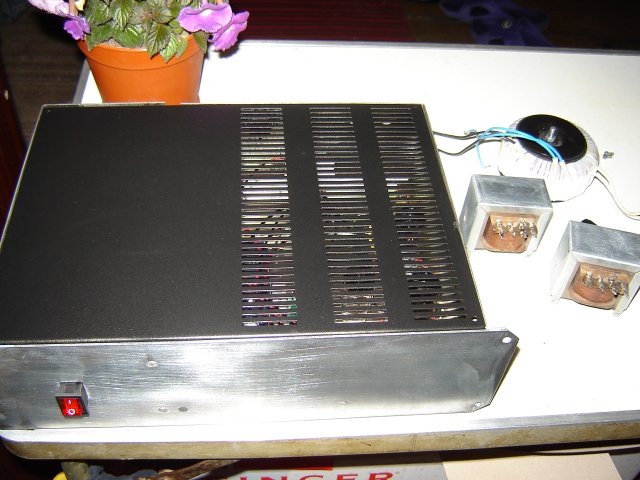

In faza inspectarii componentelor si locului pe care-l vor ocupa in carcasa.

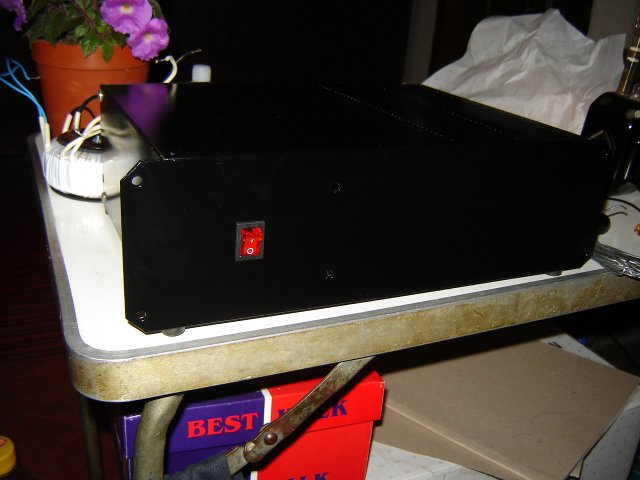

Prelucrarea mecanica a carcasei, vopsire partiala.

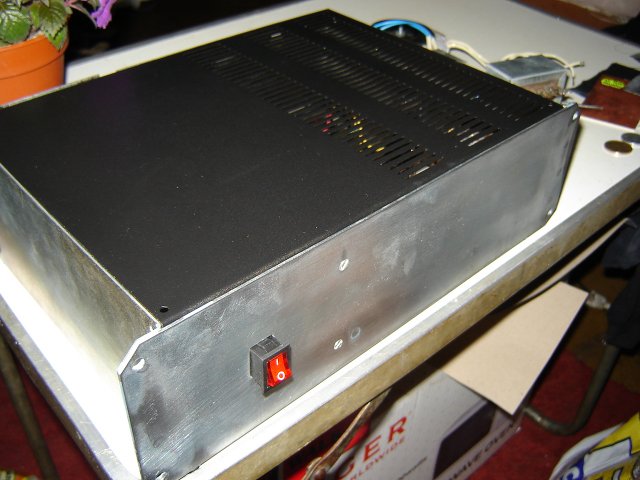

Prelucrarea mecanica a carcasei.

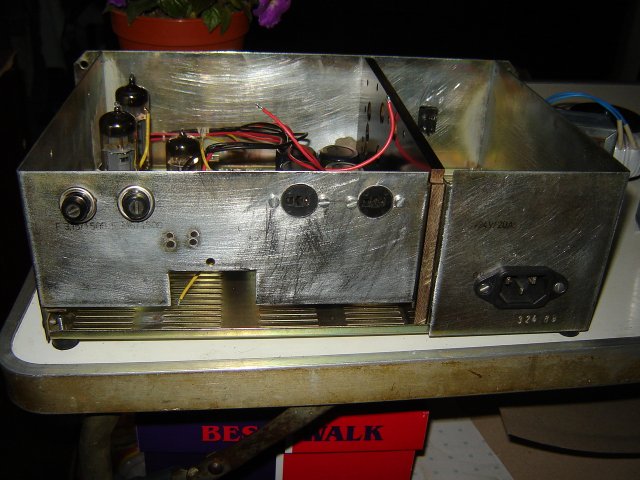

Vedere din spate. Se observa sigurantele fuzibile si mufele pentru conectarea incintelor acustice.

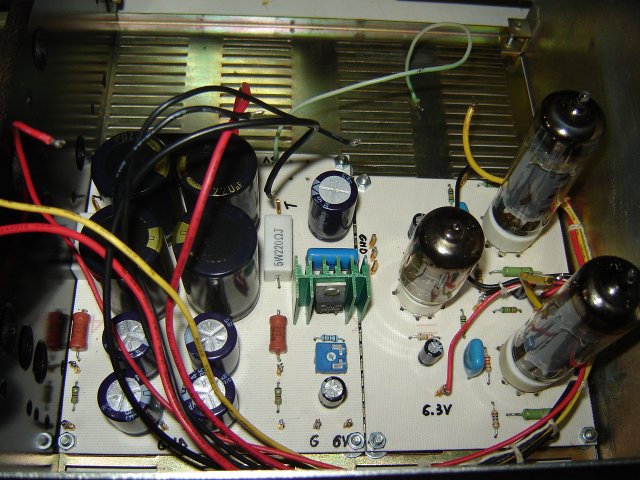

Vedere de deasupra. Se observa placa sursei de alimentare si placa amplificatorului.

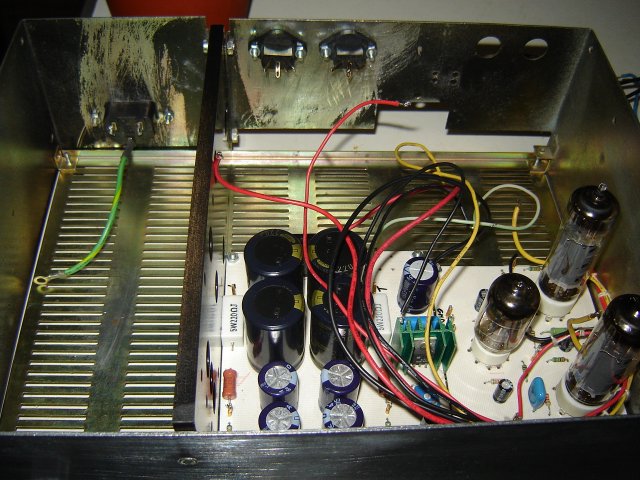

Inca in procesul de constructie.

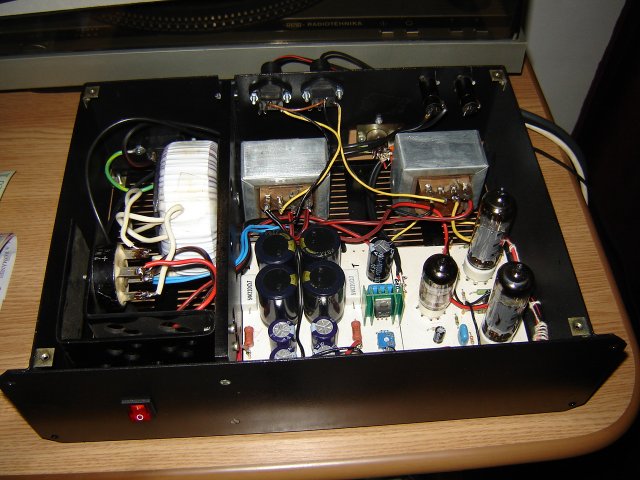

Amplificatorul terminat -- vedere de ansamblu.

ARITMA Stereo 6W -- in faza de teste.

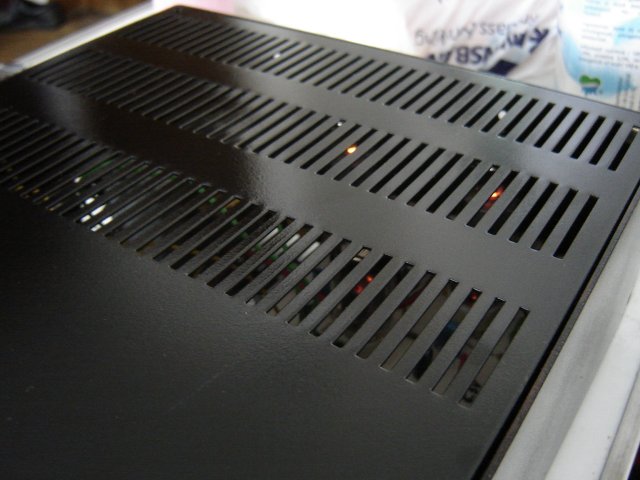

Vedere de deasupra -- detaliu in care se observa tuburile functionand.

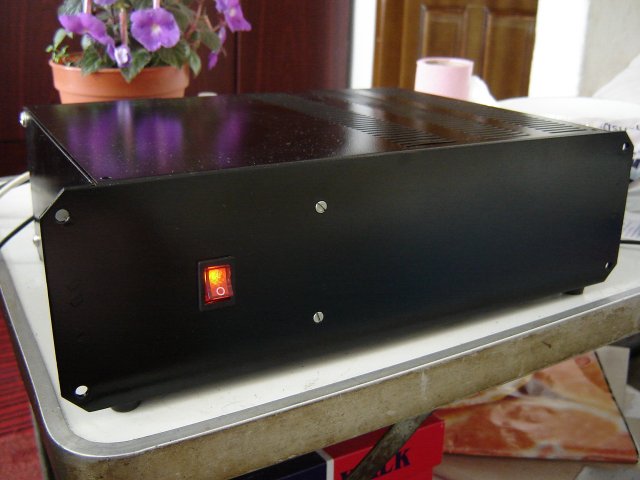

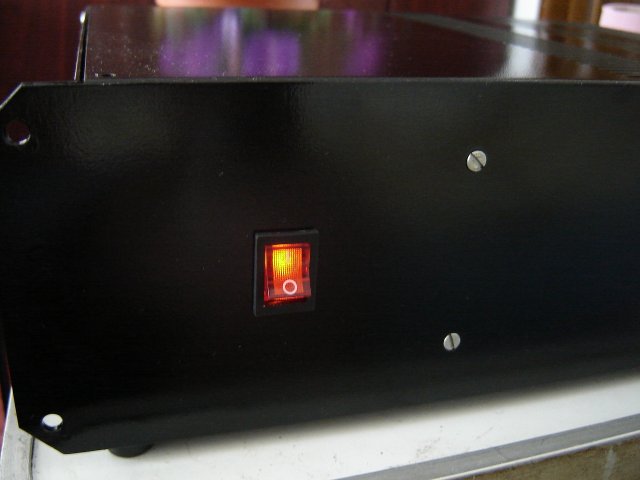

Fata amplificatorului -- detaliu.

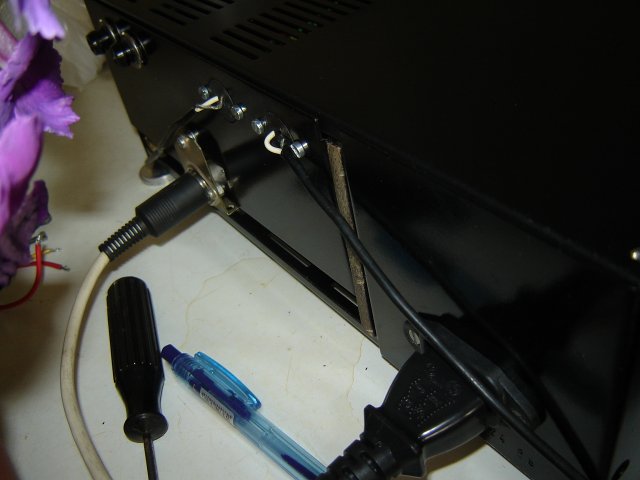

Spatele amplificatorului cu diferiti conectori amplasati convenabil.

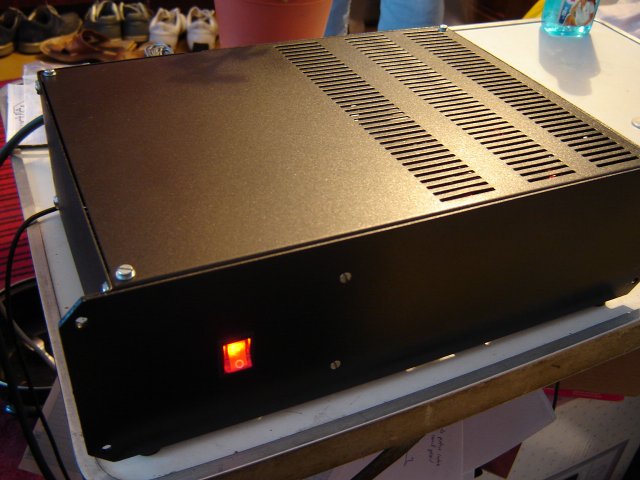

Amplificatorul in faza finala, pregatit pentru o auditie HI-FI.

Concluzii si Reflectii

In prezent, tuburile EL84 se produc in Republica Slovaca de catre JJ-Electronic (ex-uzinele Tesla). In Rusia se produce 6П14П (6P14P) de catre Svetlana.
