Sinopsis

Acesta pagina isi propune sa descrie procesul de creare a unui amplificator pentru casti de calitate foarte mare, in varianta mono sau stereo, bazat pe trei / doua tuburi E88CC. Acest amplificator a fost construit pentru a audia inregistrari de mare acuratete de pe MiniDisc (Sony), Digital Audio Tape Deck (DAT) (Sony) si de pe magnetofon (Rostov). Amplificatorul cu tuburi functioneaza conform asteptarilor iar eu ma bucur de calitatea sunetului, in special noaptea, cand toti ai casei dorm.

Recomand acest proiect oricarui amator al sunetului de calitate.

Etimologie

E88CC provine de la faptul ca tuburile din componenta montajului sunt E88CC
AAF este abrevierea de la Amplificator Audio Frecventa

Schema Electrica de Principiu

Inainte de toate, trebuie consultata schema de principiu a amplificatorului, care dezvaluie o varianta modificata a miniamplificatorului cu tuburi Morgan Jones.

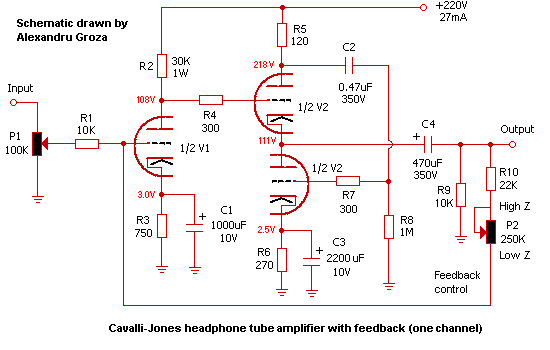

Fig. 1: Schema Electrica de Principiu a Amplificatorului

Nota: P2 in varianta stereo, trebuie sa fie dublu. El este folosit pentru adaptarea impedantei de iesire a amplificatorului. Mutand cursorul spre directia LOW Z, se pot utiliza casti de impedanta mica (32 R). Ducand cursa spre directia HIGH Z, se pot utiliza casti de impedanta mare.

Tabelul de mai jos contine valorile pieselor si informatii aditionale privind unele piese.

E88CC-AAF
Identificator	Valoare	Cnt.	Note	Cod Comanda
V1-V3	E88CC (6DJ8)	3	dubla trioda	---
R1, R9	10 kΩ / 0.5 W	2	rezistor carbon	---
R2	30 kΩ / 1 W	1	rezistor carbon	---
R3	750 Ω / 0.5 W	1	rezistor carbon	---
R4, R7	300 Ω / 0.5 W	2	rezistor carbon	---
R6	270 Ω / 0.5 W	1	rezistor carbon	---
R8	1 MΩ / 0.5 W	1	rezistor carbon	---
R10	22 kΩ / 0.5 W	1	rezistor carbon	---
P1	100 kΩ / 0.5 W	1	potentiometru	---
P2	250 kΩ / 0.5 W	1	potentiometru	---
C1	1000 uF / 10 V	1	condensator electrolitic	---
C2	470 nF / 350 V	1	condensator film	---
C3	2200 uF / 10 V	1	condensator electrolitic	---
C4	470 uF / 350 V	1	condensator electrolitic	---

In continuare este prezentata schema de principiu a sursei de alimentare necesara acestui amplificator audio. Este o sursa de alimentare duala cu urmatoarele caracteristici: 200 V / 45 mA si 6.3 V / 1.5 A. Recomand constructia sursei intr-o carcasa separata de cea a amplificatorului pentru a reduce din zgomotele nedorite. In mod cert va elimina zgomotul indus de transformatoarele de retea. Acesta este cu doua infasurari secundare, una de 160 V / 45 mA si cealalta de 6.3 V / 1.5 A. Se recomanda a fi de tip toroidal.

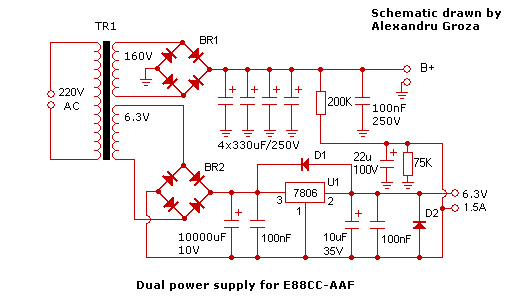

Fig. 2: Schema Electrica de Principiu a Sursei de Alimentare

Ca si in cazul amplificatorului, mai jos este tabelul cu valorile pieselor.

E88CC-AAF - Sursa de Alimentare
Identificator	Valoare	Cant.	Note	Cod Comanda
TR1	220 V : 160 V 220 V : 6.3 V	1	transformator retea	---
BR1, BR2	600 V / 4 A	2	punte redresoare	---
D1, D2	1N4001	2	dioda redresoare	---
U1	7806	1	regulator liniar	---
R1	220 kΩ / 0.5 W	1	rezistor carbon	---
R2	75 kΩ / 0.5 W	1	rezistor carbon	---
C1-C4	330 uF / 250 V	4	condensator electrolitic	---
C5	22 uF / 100 V	1	condensator electrolitic	---
C6	10000 uF / 10 V	1	condensator electrolitic	---
C7, C8	100 nF / 50 V	2	condensator film	---
C9	10 uF / 35 V	1	condensator electrolitic	---
C10	100 nF / 250 V	1	condensator film	---

Rezistorii trebuie sa fie de 0.5 W pentru a suporta eventualele disipatii termice.

Constructie si Fotografii

In aceasta sectiune gasiti fotografii ale proiectului in diferite stadii ale procesului de constructie.

In primplan se afla cablajul desenat pe foaie de matematica si apoi transpus pe sticlotextolit. In plan secund, tuburile electronice si o parte din restul componentelor necesare asamblarii amplificatorului.

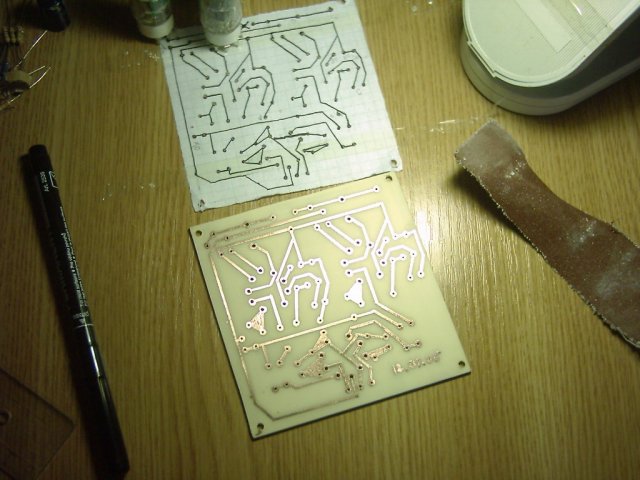

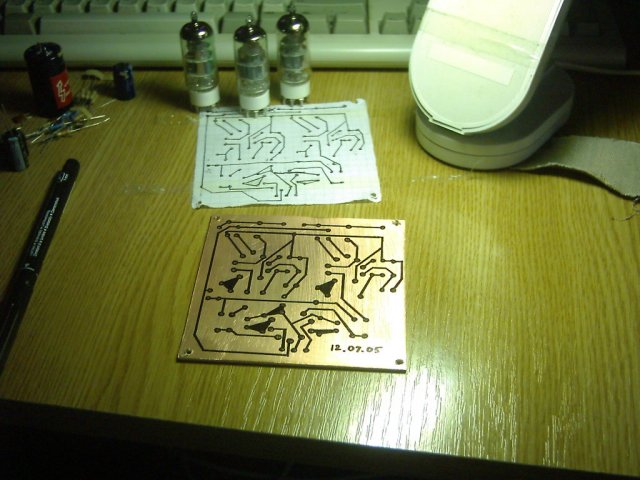

Cablajul in faza finala, gata corodat si slefuit.

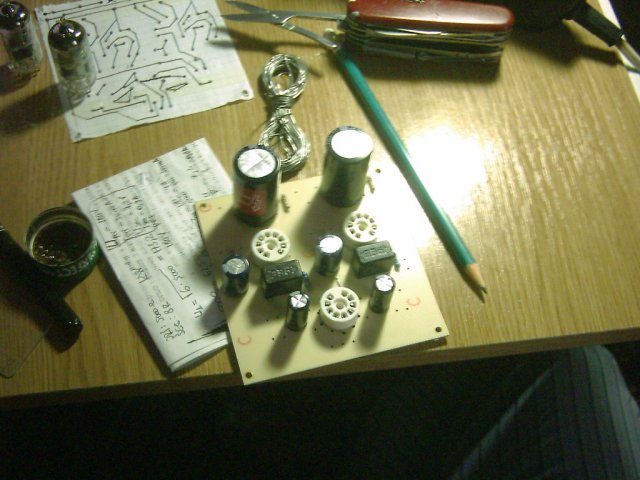

Plantarea pieselor. In primul rand se fixeaza soclurile tuburilor si condensatoarele de cuplaj cu traductorul acustic, apoi restul.

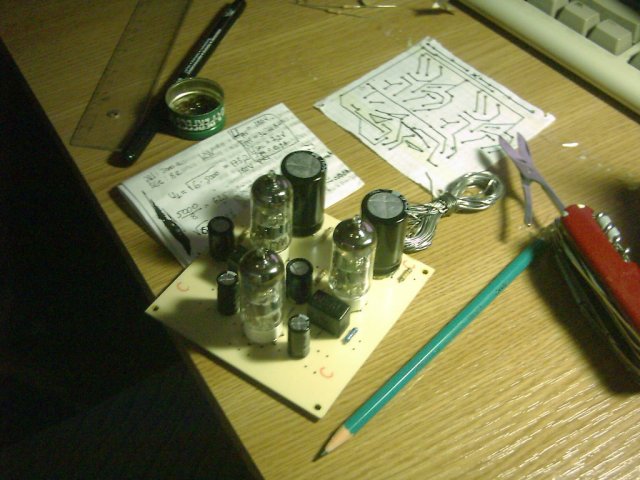

Cablajul cu o parte din componente plantate si cu tuburile instalate in socluri.

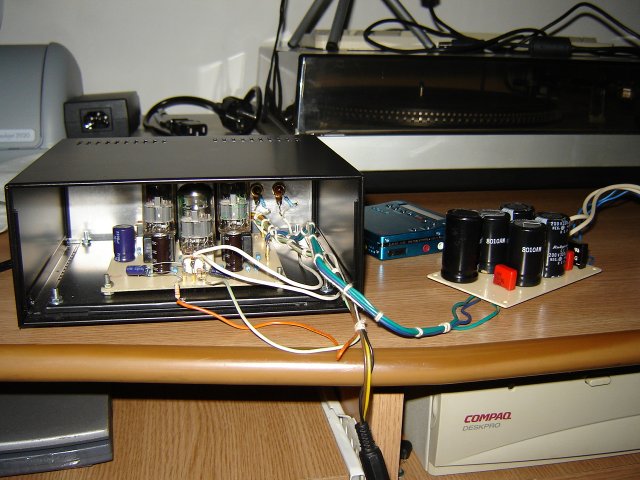

In faza de prototip si teste, cu carcasa semideschisa, gaurile nepracticate si sursa de alimentare fara cutie. Testele au fost efectuate cu un laptop Toshiba Portege, un MiniDisc Sony si ocazional, un pick-up Radiotehnika.

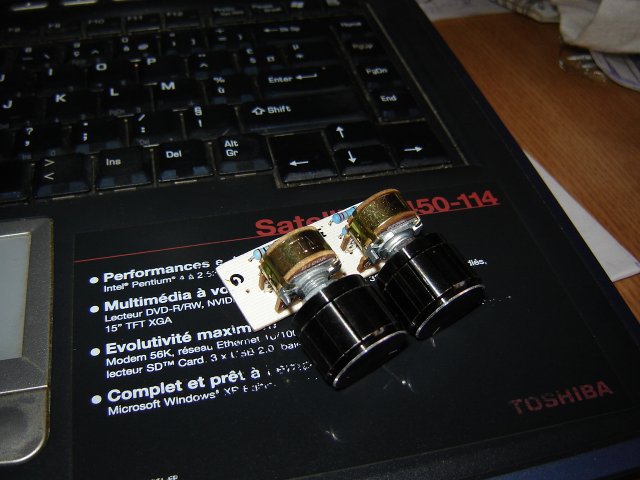

Placa de comanda a miniamplificatorului continand potentiometru pentru volum si potentiometrul pentru adaptarea impedantei castilor (dozarea reactiei negative).

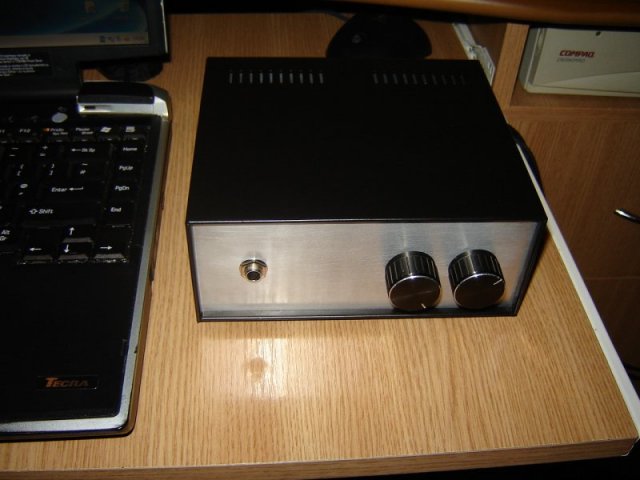

Amplificatorul in faza finala, in carcasa, gaurile practicate, potentiometrele montate, vedere frontala. Potentiometrul din dreapta este pentru reglarea volumului, cel din stanga fiind pentru adaptarea impedantei castilor. Sursa de semnal este un laptop Toshiba Tecra M1.

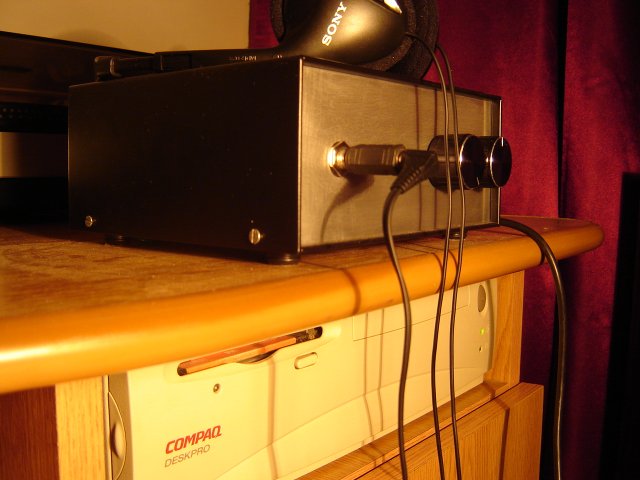

Seara. Sursa de semnal: Toshiba Satellite P4 / 2.53 GHz. Stil de muzica: Italo Disco -- anii 1980. Cred ca este destul de convingator!

Daca ati construit acest miniamplificator cu tuburi, nu mai este nimic de facut decat de a va bucura de recompensa.

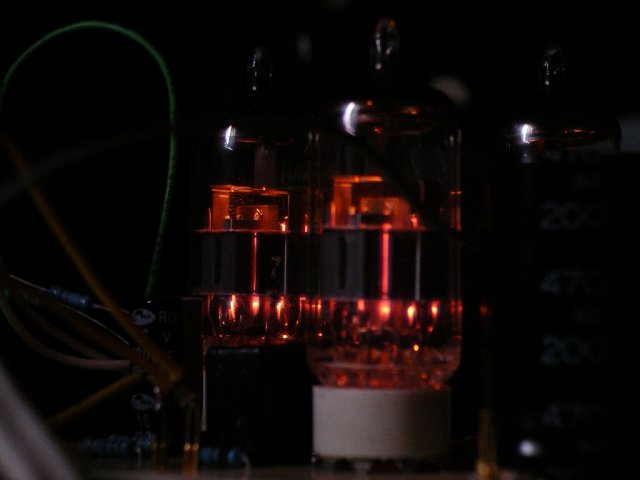

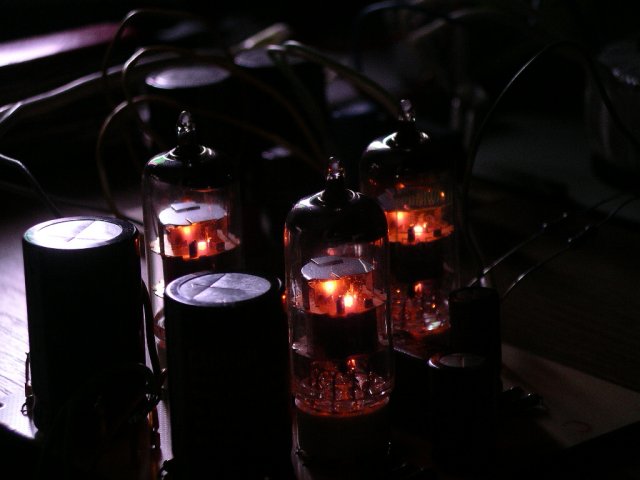

Lumina lenesa si sunetul pur, caracteristic tuburilor electronice! Sper ca va veti bucura de acest proiect cel putin la fel de mult cat mine atat in timpul constructiei cat si acum cand il folosesc.

Nota: Calitatea fotografiilor difera datorita aparatelor cu care am realizat fotografiile dupa cum urmeaza: fotografiile de calitate mai slaba sunt facute cu un aparat de serie Mercury SlimCam II, cele de calitate medie sunt facute cu un Sony DSC-S60 iar cele pe timp de noapte sunt facute cu un aparat de mare performanta, in speta un Optio Pentax DC 550.

Scurt Istoric

Sectiunea isi propune sa trateze istoricul tubului electronic E88CC.

Fotografia reprezinta unul dintre tuburile electronice PHILIPS MINIWATT E88CC pe care le-am folosit in amplificatorul descris in aceasta pagina.

Tubul E88CC este produs in mai multe variante. Cateva dintre ele sunt prezentate in cele ce urmeaza.

ECC88 si 6DJ8 sunt identice, 6DJ8 este indicativul folosit de americani in USA si ECC88 este indicativul utilizat in Europa. Tuburile ECC88/6DJ8 sunt spre a fi utilizate in configuratii de filament paralel.
Tubul PCC88/7DJ8 are curentul de filament de 300mA. Tensiunea filamentului este de 7V. Tuburile PCC88/7DJ8 pot fi utilizate in configuratii de filament serie si paralel.
E88CC/6922 este versiunea pentru uz militar a tubului ECC88/6DJ8. De obicei, aceste tuburi au pinii auriti dupa cum se vede si in fotografie.
Tubul CCa este o versiune cu calitate speciala a tubului ECC88, doar ca e fabricat de Siemens.
Tubul CV2492 este versiunea lui E88CC, folosita in Anglia, pentru uz militar.
Tubul sovietic aproape echivalent cu ECC88/6DJ8 este 6H1П (6N1P). Tubul sovietic are aceeasi corespondenta a pinilor ca si E88CC, curentul de incalzire (filament) de 600mA in loc de 300mA. In cazul in care sursa dumneavoastra de 6.3V suporta curenti mai mari, tuburile sunt perfect interschimbabile.
Un echivalent sovietic al E88CC/6922 este 6H23П. Tuburile sunt direct interschimbabile, au aceleasi caracteristici si aceleasi corespondente ale pinilor. Acest tub suna foarte bine si este construit solid.

Concluzii si Reflectii

In prezent, tuburile E88CC se produc in Republica Slovaca de catre JJ-Electronic (ex-uzinele Tesla). In Rusia se produce 6H1П (6N1P) de catre Svetlana.
