Sinopsis

Aceasta pagina trateaza constructia unui buffer cu lampa E88CC sau echivalentul rusesc pe care l-am folosit eu, 6H23П. Recomand acest proiect celor care doresc sa indulceasca sunetul produs de aparatura digitala precum CD Player, DAT, PC. Eu v-as recomanda totusi tubul 6H23П! Veti fi surprins de calitatile audio.

Etimologie

E88CC provine de la faptul ca tubul din componenta montajului este E88CC
Buffer inseamna ca montajul cu pricina reprezinta un buffer intre sursa de semnal si amplificatorul de putere

Schema Electrica de Principiu

Inainte de toate, trebuie consultata schema de principiu a buffer-ului.

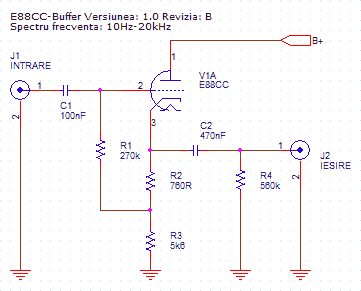

Fig. 1: Schema Electrica de Principiu a Buffer-ului

Tabelul de mai jos contine valorile pieselor.

E88CC-Buffer
Identificator	Valoare	Cnt.	Note	Cod Comanda
V1a	E88CC (6DJ8)	1	trioda	---
R1	270 kΩ / 0.5 W	1	rezistor carbon	---
R2	760 Ω / 0.5 W	1	rezistor carbon	---
R3	5.6 kΩ / 0.5 W	1	rezistor carbon	---
R4	560 kΩ / 0.5 W	1	rezistor carbon	---
C1	100 nF / 63 V	1	condensator film	---
C2	470 nF / 63 V	1	condensator film	---

Schema sursei de tensiune este prezentata in cele ce urmeaza.

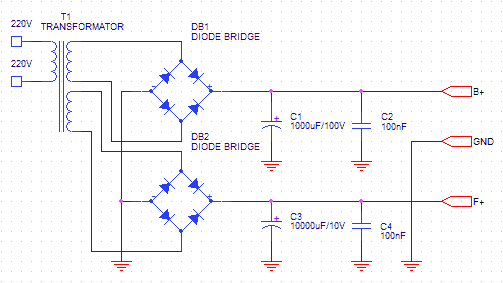

Fig. 2: Schema Electrica de Principiu a Sursei de Alimentare

Ca si in cazul buffer-ului, mai jos este tabelul cu valorile pieselor.

E88CC-Buffer - Sursa de Alimentare
Identificator	Valoare	Cant.	Note	Cod Comanda
TR1	220 V : 56 V 220 V : 6.3 V	1	transformator retea	---
DB1, DB2	250 V / 5 A	2	punte redresoare	---
C1	1000 uF / 100 V	1	condensator electrolitic	---
C2, C4	100 nF / 100 V	2	condensator film	---
C3	10000 uF / 16 V	1	condensator electrolitic	---

Condensatorii de 100 nF / 100 V sunt utilizati pentru taierea frecventelor inalte. Transformatorul de retea este de tip toroidal.

Constructie si Fotografii

In aceasta sectiune gasiti fotografii ale proiectului in diferite stadii ale procesului de constructie.

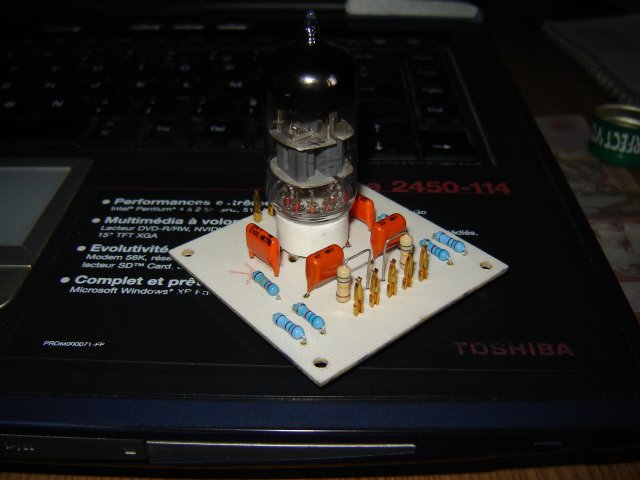

Buffer-ul cu lampa gata construit.

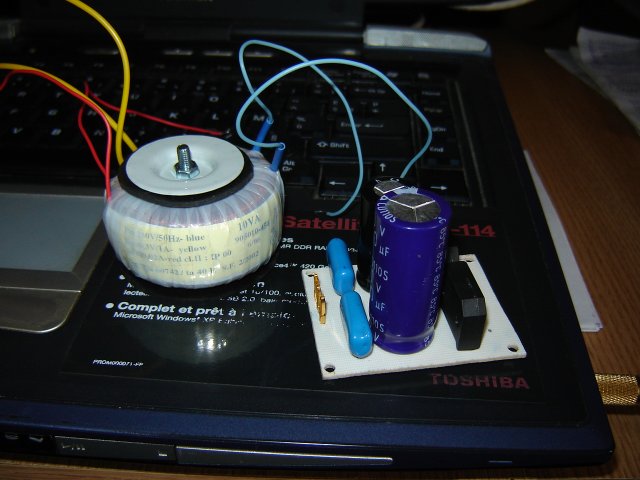

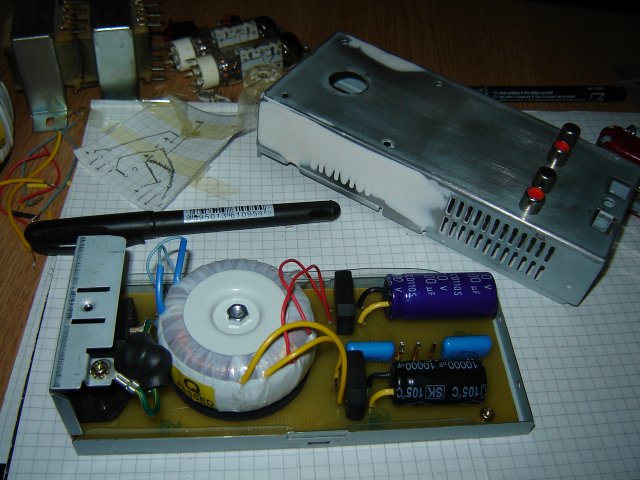

Sursa de alimentare cu transformator toroidal. Consumul total al preamplificatorului este de cca. 10 VA.

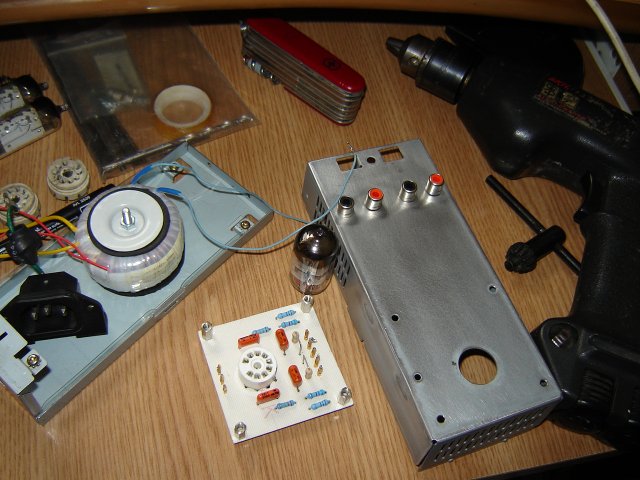

Procesul de constructie in detaliu: carcasa metalica, subansamblele (placile) si, evident o mica parte din sculele folosite pentru prelucrarea mecanica.

Microsursa de alimentare inclusa in aceeasi cutie, sub placa superioara care contine buffer-ul in sine.

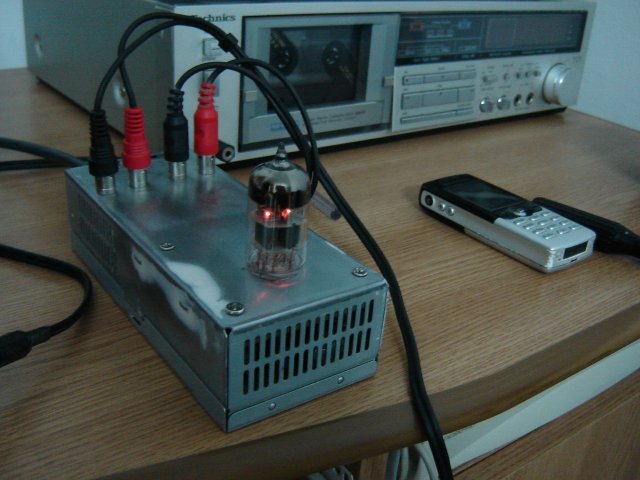

Testele preliminare...

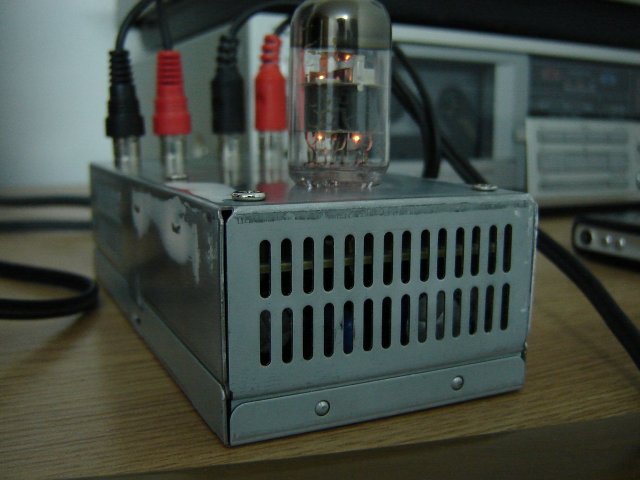

Detaliu, inainte de vopsirea carcasei.

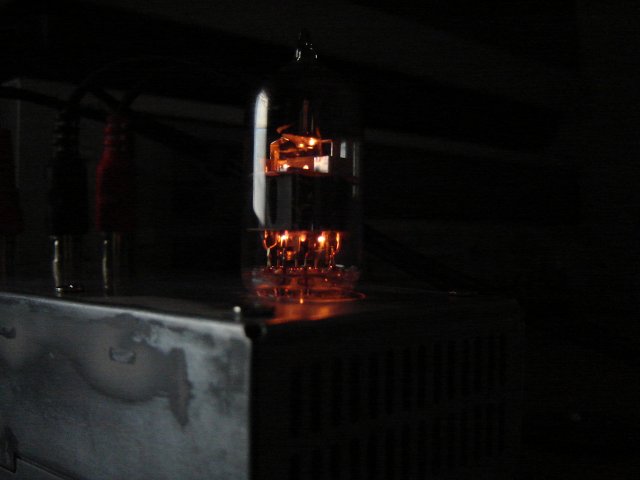

Detaliu, pe timp de noapte!

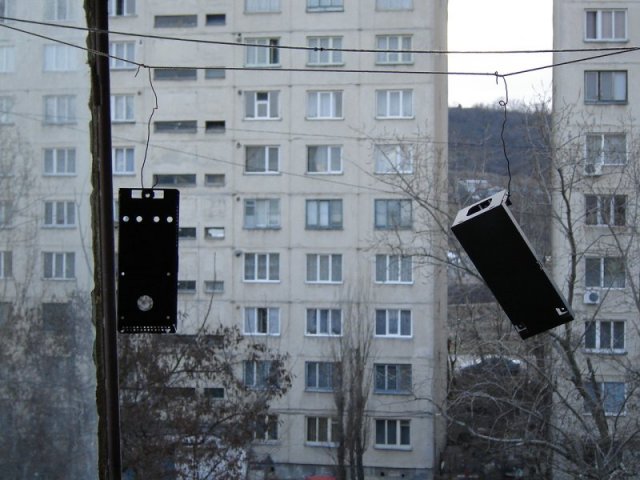

Carcasa in timpul vopsirii.

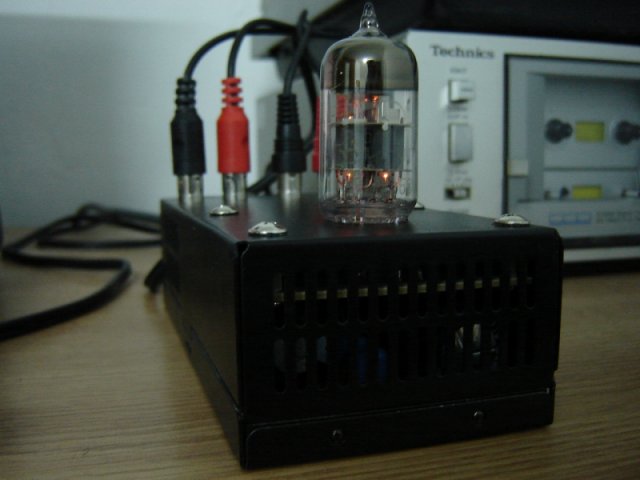

Produsul final.

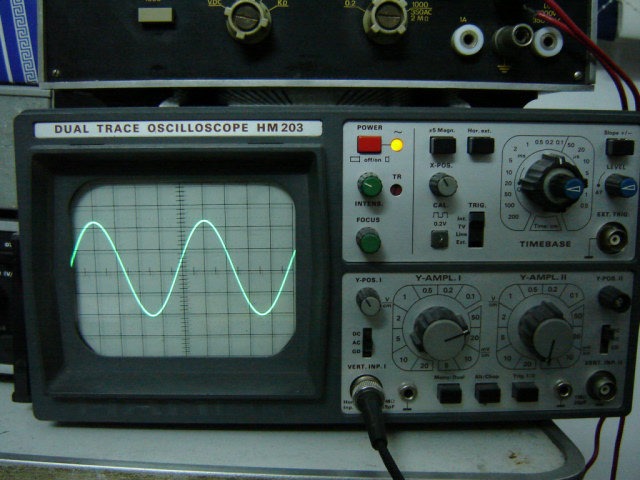

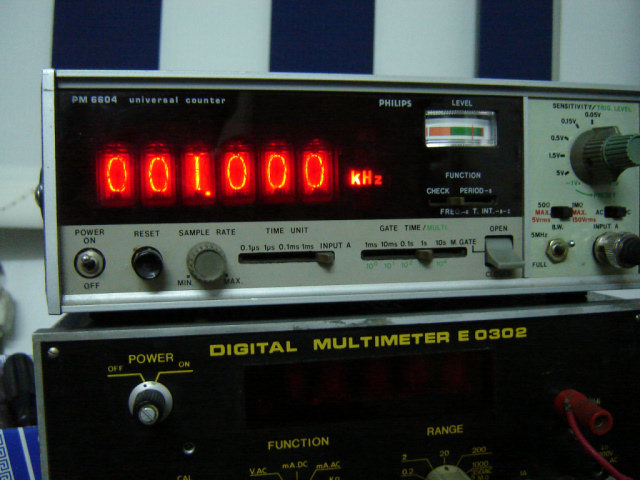

Metrologie: 1 kHz sinus

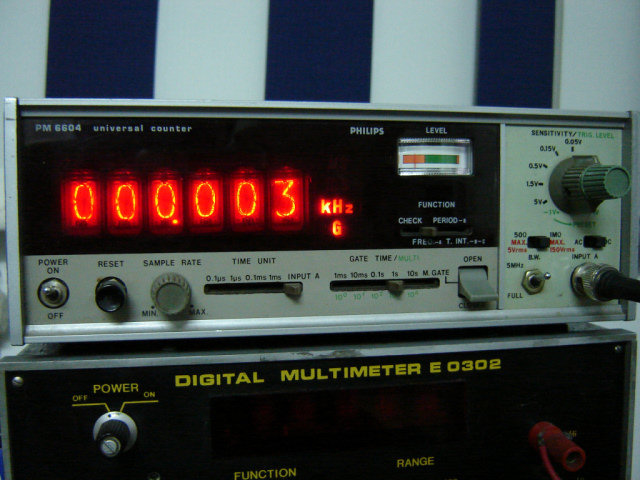

Metrologie: 3 Hz sinus

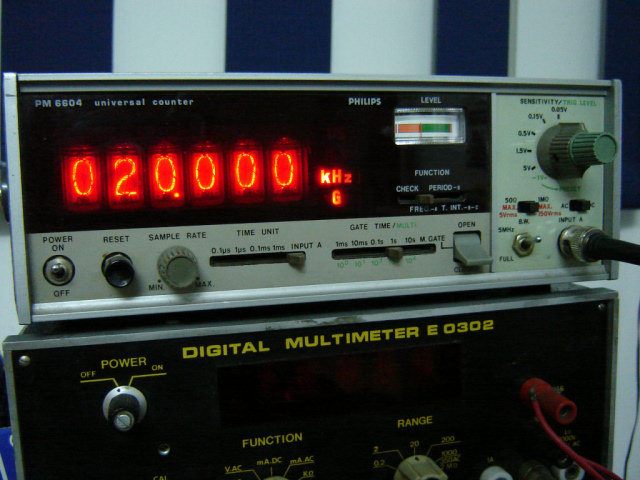

Metrologie: 20 kHz sinus

Concluzii si Reflectii

In prezent, tuburile E88CC se produc in Republica Slovaca de catre JJ-Electronic (ex-uzinele Tesla). In Rusia se produce 6H1П (6N1P) de catre Svetlana.
