Sinopsis

In continuare cateva detalii despre tuburile electronice produse in ex-URSS sau CSI.

Tuburi Sovietice

Simbol I (tensiunea filamentului)	Simbol II (tipul tubului)			Simbol III (numarul de serie al tubului)	Simbol IV (modul de constructie)			Simbol Aditional (proprietati speciale ale tubului)
	Caracterul Sovietic\|Latin		Ce Reprezinta		Caracterul Sovietic\|Latin		Mod de Constructie	Caracterul Sovietic\|Latin		Ce Reprezinta
1-25...	A	A	heptoda	1 - 63-...	A	A	Din seria subminiatura in recipient din sticla, cu diametru de la 5 la 8 mm	B	V	Tuburi cu fiabilitate marita si constructie solida
	Б	B	dioda - pentoda
	B	V	tuburi cu emisie secundara		Б	B	Din seria subminiatura in recipient din sticla, cu diametru de la 8 la 10.2 mm
	Г	G	dioda - trioda
	Д	D	dioda		Г	G	Din seria subminiatura in recipient din sticla, cu diametru mai mare ca 10.2 mm	E	E	Tuburi cu longetivitate mare (pana la 5 000 ore sau mai mult)
	E	E	ochi magic
	Ж	J	pentoda RF cu caracteristici scurte		Д	D	In recipient din sticla si metal cu contacte in forma de disc
	И	I	trioda - heptoda
	К	K	pentoda RF cu caracteristici lungi		К	K	In recipient ceramic	Д	D	Tuburi speciale cu longetivitate marita (pana la 10 000 ore sau mai mult)
	H	N	dubla trioda		Л	L	loctal
	Π	P	pentoda de putere si/sau tetroda fascicul		H	N	Din seria subminiatura, in recipient din metal si ceramica, ultra compact
	P	R	dubla tetroda si/sau dubla pentoda
	C	S	trioda		Π	P	In recipient din sticla, ultra-compact, cu diametru cuprins intre 19 si 22.5 mm	И	I	Tuburi care functioneaza in regim pulsator
	Ф	F	trioda - pentoda
	Х	H	dubla dioda		C	S	In recipient din sticla cu soclu sau fara, cu diametru mai mare de 22.5 mm
	З	Z	tub rectificator
	Э	AE	tetroda

Exemplu: 6C4П-EB este un tub cu recipient din sticla, de tip trioda, avand tensiunea de filament egala cu 6.3 V. Tubul are longetivitate marita si fiabilitate mare.

Firme Rusesti Producatoare de Tuburi

Logo Firma	Nume Firme	Diferite Consideratii
	Svetlana	Mare producator de tuburi (http://www.svetlanajsc.ru/ru/)
	SED - Svetlana	Filiala americana a Svetlana (Svetlana Electron Devices)
	SOVTEK	Marca pentru majoritatea tuburilor sovietice comercializate in U.S.A.
	Voskhod	-
	Anod	-
	Kontakt	-
	Novosibirsk	-
	Orel	-
	Poljaron	-
	Polus	-
	Reflector	Produce tuburi distribuite sub brand-ul SOVTEK
	Ryazan	Unele tuburi sunt vandute sub marca SED
	Ulianov	-
	Vostok	-

Exemple de Tuburi Sovietice

In fotografia din Fig. 1 am prezentat cateva dintre multele modele de tuburi electronice de productie sovietica. Fig. 3 prezinta un model de tub electronic de productie sovietica, anume un tub subminiatura de tipul 1Ж29Б, o mica pentoda destinata uzului militar.

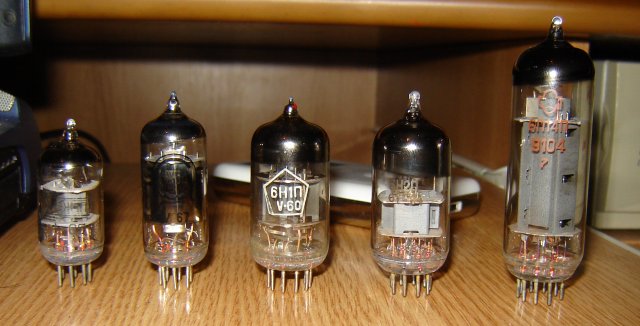

Fig. 1: Fotografie cu tuburi sovietice
(stanga-dreapta): 1. 6Ж1П (Voskhod); 2. 6Ж5П (Svetlana); 3. 6H1П (Novosibirsk); 4. 6H2П (Necunoscut); 5. 6П14П (Reflector)

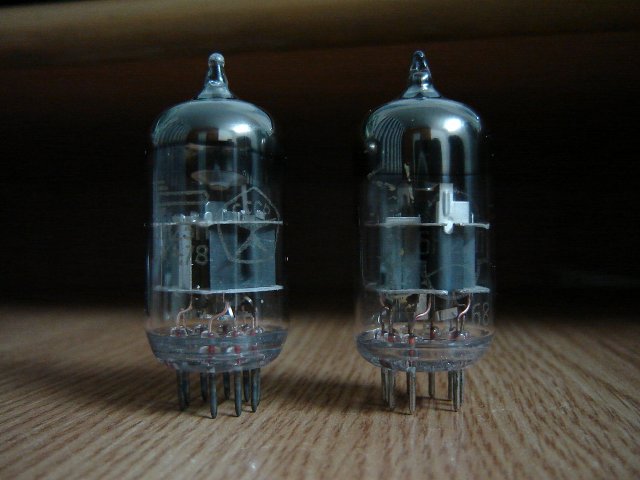

Fig. 2: Fotografie cu tuburi sovietice din seria 6H23П
(stanga-dreapta): 1. 6H23П (Voskhod); 2. 6H23П (Reflector)

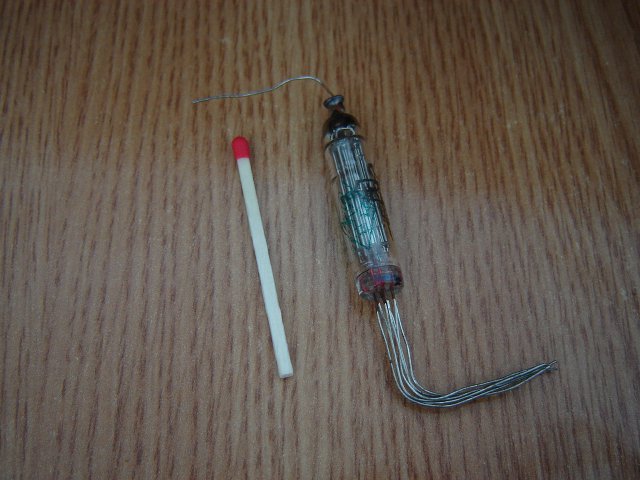

Fig. 3: Fotografie cu un tub electronic 1Ж24Б, comparativ cu un bat de chibrit.
